- Pulse power supply — reduces the power consumption of the relay itself.
- Switch-on load delay.
- Saving critical voltage value in nonvolatile memory.
Shipping options
Calculated individually for your region
Warranty
5 years from sale date
Opportunity to get samples and promotional materials
Manufacturer official website
You are on the official website of terneo and ZUBR brands manufacturer! Order directly from the manufacturer!
- Product info
- Characteristics
- Testimonials

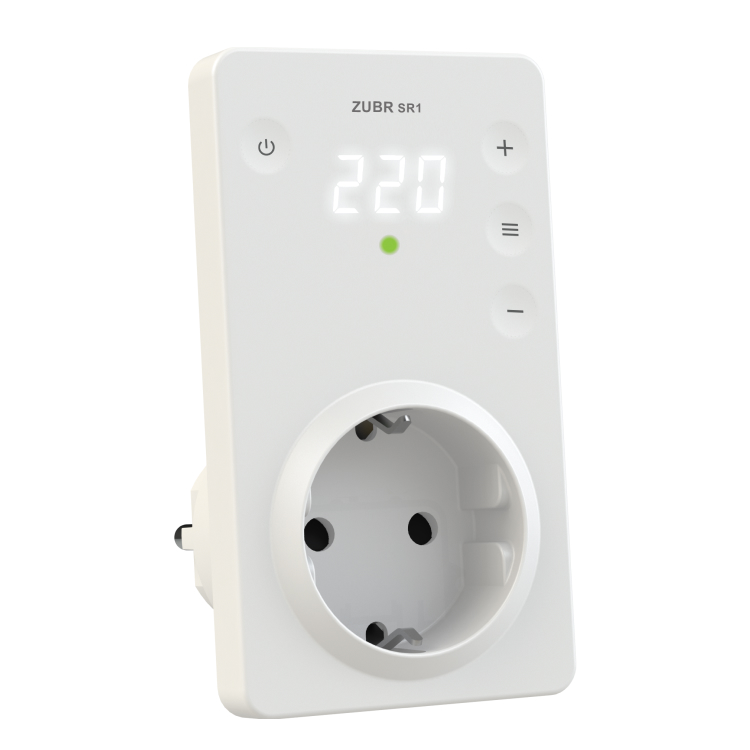

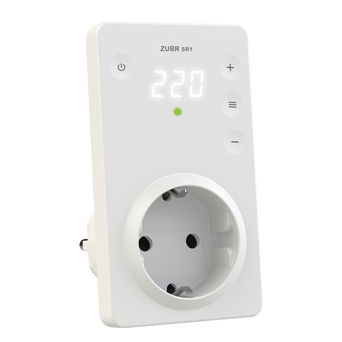

Sensor operated voltage relay for socket installation
Voltage monitoring relay ZUBR SR1 reliably protects connected electrical appliances from high and low voltage, as well as zero break. A special feature of the voltage relay ZUBR SR1 is its installation in a European socket — this is convenient if there is no space in the electrical panel.
Socket relays are a great solution, if it is not possible to install a relay on the DIN rail in the switchboard or you want to set a longer delay for compressor equipment, such as a refrigerator. If you want to protect several devices with a total power of up to 3 kW, use an extension cord.
Operation comfort
The relay operation is adjusted by using only four buttons. The screen displays the current voltage, system alerts, and simplifies menu navigation. Load supply will start after the delay time is over, which will be notified by the green indicator.
On delay
The relay will turn off the load when the permissible voltage is exceeded, and its supply will resume after a set delay time. You can adjust the duration of the delay time based on the type of equipment connected. For equipment sensitive to frequent voltage outages (for example, compressor equipment — refrigerators, air conditioners, etc.), we recommend setting the delay duration to 120-180 s.
With ZUBR SR1 voltage relay you can choose a professional voltage switch off model. It allows not to disconnect the load at safe values and duration of voltage deviations.
Safe usage
You can lock the buttons so that no one else changes the relay settings (for example, your children). The device is protected from overheating: when the temperature inside the housing rises to 80 °C, the relay will turn off the load and report overheating. The operation will resume after the temperature drops to 60 °C.
Technical properties of ZUBR SR1
- Product category:
- voltage relay
- Current, A:
- 16
- Installation method:
- in socket
- Number of phases:
- 1 ph. 230 V
- Thermal protection:
- yes
- TrueRMS:
- yes
- Prof. switch-off delay:
- yes
- Lower voltage limit:
- 120-210 V
- Upper voltage limit:
- 220-280 V
- Rated load capacity:
- 3 000 VA
- Load switch-off time at voltage reduction:
- not more than 1 sec (>120 V), not more than 0,04 sec (<120 V)
- Time of load switch-off when voltage is exceeded:
- not more than 0,04 sec
- Load switch-on delay time:
- 3-600 sec
- Supply voltage:
- 100-420 V
- Current consumption at 230 V in active mode at maximum brightness:
- not more than 5,8 mA
- Current consumption at 230 V in sleep mode:
- not more than 2,8 mA
- Weight:
- 0,185 kg ±10%

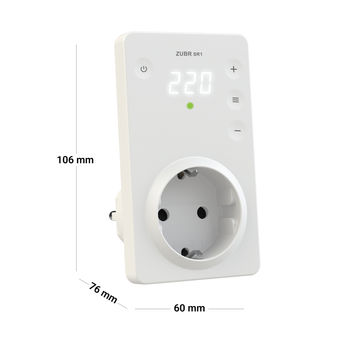

- Overall dimensions (W x H x D):
- 60 х 106 х 76 mm
- Number of actuations under load, not less than:
- 50 000 cycles
- Number of actuations without load, not less than:
- 20 000 000 cycles
- IP rating according to GOST:
- ІР20
- Capacity, VA:
- 1 000 - 3 500
- Supply package:
- relay, warranty certificate, technical passport, instruction, the packing box
Question:
Добрый день, данное реле использую для холодильника. Заметил, что индикатор включения холодильника перестал светиться на следующий день. Смотрю на реле а оно выключено. Сначала подумал что оно перегорело, но все же удалось его включить через кнопку включения. Далее, вишеоговоренная ситуация повторилась. На сегодняшний день после включения, реле пару минут измеряет напряжение нормально, потом начинает показывать неадекватно заниженное значение 154, 160В. Помогите разобраться. С момента покупки не прошло 14 днейДобрый день, обратитесь пожалуйста в Сервисный центр DS Electronics https://ds-electronics.com.ua/support/warranty/.
Question:
Реле має сенсорну кнопку ввімкнення - чи потрібно буде його вмикати вручну після кожного знеструмлення мережі до нього (включно з тривалими)? Планую ставити 2 реле: D2 на вводі в будинок з мінімальною затримкою включення та дане реле з великою затримкою для захисту холодильника.Добрий день. Реле збереже свій стан, в якому воно було до знеструмлення мережі. Таким чином, якщо до знеструмлення мережі реле було включено, то після того, як в мережі з'явиться напруга, - реле включиться та включить навантаження після встановленої затримки.
Question:
Подскажите, это нормально для этого реле - срабатывать каждый вечер по несколько раз по нижнему пределу (в памяти фиксируется напряжение 150В), при том, что напряжение в сети 205-225В, никаких визуальных признаков просадки напряжения, вроде мигающих ламп, нет, другие реле в доме не срабатывают?Добрый день, реле не должно так работать, для выяснения причин и устранения неполадок обратитесь пожалуйста в службу технической поддержки по телефону: +38 (067) 328-09-88, +38 (050) 450-30-15.
Question:
Здравствуйте, есть ли защита от короткого замыкания?Добрый день, защиты от короткого замыкания нет.
