- Simple installation.
- Switch on delay from 3 to 600 sec.
- Saving critical voltage values in nonvolatile memory (stores up to 50 values).
Shipping options
Calculated individually for your region
Warranty
5 years from sale date
Opportunity to get samples and promotional materials
Manufacturer official website
You are on the official website of terneo and ZUBR brands manufacturer! Order directly from the manufacturer!
- Product info
- Characteristics
- Testimonials

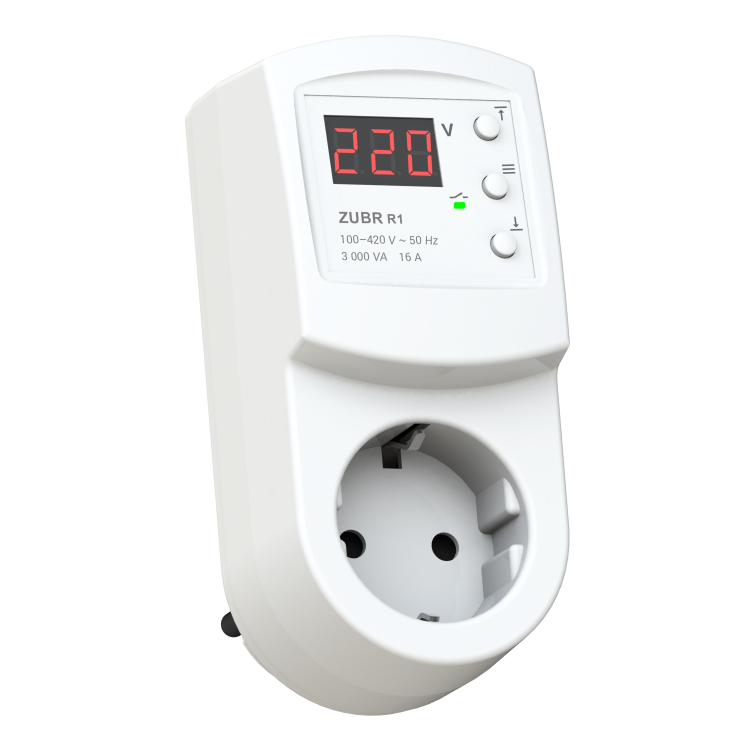

Voltage relay for socket installation
Voltage monitoring relay ZUBR R1 reliably protects connected electrical appliances from high and low voltage, as well as zero break. A special feature of the voltage relay ZUBR R1 is its installation in a European socket — this is convenient if there is no space in the electrical panel.
Socket relays are a great solution, if it is not possible to install a relay on the DIN rail in the switchboard or you want to set a longer delay for compressor equipment, such as a refrigerator. If you want to protect several devices with a total power of up to 3 kW, use an extension cord.
On delay
The relay will switch on the load by a set delay time (from 3 to 600 s) after voltage stabilization. This is necessary for additional protection of power supply sensitive to frequent switching on/off of electrical equipment. When connecting compressor equipment, such as a refrigerator or air conditioner, we recommend setting the delay duration of 120-180 s.
Professional load switch-off model
Activate the professional load switch-off model. It avoids frequent equipment disconnections when voltage deviations are safe and long.
Safety during operation
The relay is protected from overheating: if the temperature inside the housing rises above 80 °C, the device will turn off the power for safety reasons. When the temperature drops below 60 °C, the relay resumes loading.
You can lock control buttons so that no one accidentally changes device settings. This function is very useful if there are children in the house or the relay is in a public place.
Easy operation
The relay is operated by only three buttons. The current voltage value is displayed on the digital screen. It also displays system alerts and simplifies menu navigation.
The voltage is displayed immediately after the relay is turned on. If the voltage is within normal limits, the device will turn on the load, as indicated by the green indicator.
Technical properties of ZUBR R1
- Product category:
- voltage relay
- Current, A:
- 16
- Installation method:
- in socket
- Number of phases:
- 1 ph. 230 V
- Thermal protection:
- yes
- TrueRMS:
- yes
- Prof. switch-off delay:
- yes
- Lower voltage limit:
- 120-210 V
- Upper voltage limit:
- 220-280 V
- Rated load capacity:
- 3 000 VA
- Load switch-off time at voltage reduction:
- not more than 1,2 sec
- Time of load switch-off when voltage is exceeded:
- not more than 0,04 sec
- Load switch-on delay time:
- 3-600 sec
- Supply voltage:
- 100-420 V
- Current consumption:
- not more than 76 mA
- Weight:
- 0,185 kg ±10%
- Overall dimensions (W x H x D):
- 58 х 124 х 87 mm
- Number of actuations under load, not less than:
- 50 000 cycles
- Number of actuations without load, not less than:
- 20 000 000 cycles
- IP rating according to GOST:
- ІР20
- Capacity, VA:
- 1 000 - 3 500
- Supply package:
- relay, warranty certificate, technical passport, instruction, the packing box
Question:
Доброго дня! Що означає індикації U та два дефіси вверху? З'являється, коли напруга сягає 245-248 В.Доброго дня! Екран реле інформує, що напруга в мережі перевищила задану верхню межу. В такому випадку значення напруги, що вийшло за межу, блимає чергуючись зі вказаною Вами індикацією.
Question:
Говорили что во время грозы надо выключать прибор. Что реле напряжения выходят из строя. Так или нет?Есть вероятность повреждения реле при попадании молнии, т. к. оно не предназначено для защиты от перенапряжений, вызванных разрядами молний.
Question:
Здравствуйте!!! Поставил реле напряжение на холодильник. Вопрос? Когда размораживаю холодильник. Включаю вилку с реле. Реле без нагрузки не згорить?Здравствуйте!
Отсутствие нагрузки не скажется на реле.
Определяющим фактором стабильной реле является мощность подключенной нагрузки.
Она не должна превышать 2/3 максимальной мощности, указанной в техническом паспорте.
Question:
Добрый день какие порамитры поставить на телевизорДобрый день!
Чтобы правильно выставить пределы, рекомендуем руководствоваться данными из технической документации к защищаемому оборудованию.
Question:
Не включается блокировка при одновременном нажатии вверх и вниз после 6сек и болееДобрый день! Для выяснения причины и уточнения деталей, обратитесь, пожалуйста, в службу технической поддержки DS Electronics. Контакты находятся на этом сайте.
Question:
В Днепре в магазинах есть в наличие конкретно о возможности приобретения.Вы можете купить нашу продукцию любым, удобным для Вас способом:
1. На нашем сайте https://ds-electronics.com.ua/support/delivery-and-payment/
2. Или у наших партнеров https://ds-electronics.com.ua/support/buy/dneprovskaya-obl/
Question:
Кожних 3 сек.відсікає напругу.працював тиждень добре настройки не міняв.підключений саундбар.що може бути?Яка поточна напруга в момент відключення реле? Можливо іі значення наближене до верхньої межі. В такому випадку вам необхідно трохи підняти верхню межу напруги реле.
Question:
Добрый день. Приобрёл это реле на рынке, проработало 2 года и успешно перегорело, при очередном перепаде напряжения, на рынке гарантийкой и ремонтом не занимаются, послали меня подальше, можно его как-то Вам отдать в ремонт? Спасибо,Добрый день. Да, для решения вопроса гарантийного ремонта обратитесь пожалуйста в Сервисный центр DS Electronics (https://ds-electronics.com.ua/support/warranty/).
Question:
Здравствуйте как настроить реле к работе холодильникаДобрый день. Пределы напряжения настройте руководствуясь данными из технической документации к холодильнику (максимально и минимально допустимые напряжения для холодильника). Задержку на включение холодильника рекомендуем установить не менее 120 с.
Question:
Добрий день!Допоможіть, будь ласка, порадою: на які показники виставити ZUBR R1 (R116у) для холодильника Liebherr (компресор звичайний, неінвенторний): верхня і нижня межа напруги, затримка вмикання тощо.
На табличці, як і належить, зазначено напругу 220 - 240 В.
На сайтах офіційних магазинів (FAQ (Часті питання): "У морозильних камерах і холодильники Liebherr не передбачений захист від перепадів напруги в мережі. _Робочий діапазон відповідає європейським стандартам 180-260 В_. Тому при нестабільній напрузі рекомендується придбання відсікача (реле) напруги будь-якої моделі".
На "Розетці" на запитання про допустимий перепад напруги представник компанії Liebherr дає відповідь: "Все бытовые приборы Liebherr разрабатываются с учетом возможных колебаний напряжения. _Допустимы колебания от 187 В до 254 В_".
Доброго дня. Для захисту холодильної техніки, де присутній компресор, рекомендується встановити затримку вмикання навантаження 120-180 с. При налаштуванні меж напруги необхідно керуватися даними з технічної документації до обладнання, що захищається. Отже згідно рекомендацій представника компанії Liebherr встановіть верхню межу 254 В, нижню - 187 В.
Benefits:
3.5 роки роботи без нарікань
Disadvantages:
не вийшов гарантійний термін
Comment:
Купувала реле у жовтні 2015 року в Розетці, перестав працювати (постійно відключає холодильник ) гарантія 5 роківВи проводите гарантійний ремонт?
Доброго дня. Так, для вирішення питання гарантійного ремонту зверніться, будь ласка, до Сервісного центру DS Electronics.
Benefits:
Доброго дня .Приїхав мій знайомий розібрав реле і виявив ніби залипла кнопка регулювання на платі. Вдалось вклютити і реле знову працює
Disadvantages:
Доброго дня! Після 4 років користування пропала вихідна напруга з реле.Кнопки індикації теж не підсвічуються,але вони працюють на регулювання нижньої та верхньої межі напруги і затримки по часу. Цифрове меню також показує вхідну напругу.Яка причина відмови?Чи можливо налаштувати роботу реле в домашніх умовах?
Comment:
Вдалось відремонтувати в домашніх умовахQuestion:
Доброго дня! Після 4 років користування пропала вихідна напруга з реле.Кнопки індикації теж не підсвічуються,але вони працюють на регулювання нижньої та верхньої межі напруги і затримки по часу. Цифрове меню також показує вхідну напругу.Яка причина відмови?Чи можливо налаштувати роботу реле в домашніх умовах?Доброго дня, кнопки реле ніколи не підсвічувалися. Стосовно вихідної напруги: якщо поточна напруга знаходиться між верхньою та нижньою межами, то напруга повинна подаватися на розетку реле після відліку затримки часу вмикання навантаження. Якщо реле не працює по даному принципу, зверніться, будь ласка, до Сервісного центру DS Electronics.
Question:
Здравствуйте. А можно ли через это реле подключить стиральную машину? Напряжение у нас нормальное. Цель защитить машинку от перегорания от скачков будет достигнута?Добрый день, можно подключить стиральную машину, защитит.
Question:
Здравствуйте. Возможно ли сбросить на заводские установки? После 4 лет эксплуатации неправильно показывает напряжение при стабильном 220 показывает подряд с задержкой в секунду 3 разных значения - 227 - 229 -240.Добрый день, отправьте пожалуйста Ваше реле в Сервисный центр для выявления и устранения данной неполадки. Подробности отправки читайте у нас на сайте на страничке Поддержка / Гарантия и сервис / Сервисное обслуживание https://ds-electronics.com.ua/support/warranty/
Question:
Можно ли через это реле подключать электродуховку с макс. мощностью 3.5 кВт?Добрый день, нельзя, максимальная мощность нагрузки не должна превышать 3000 ВА.
Question:
Если выключить выход удержанием средней кнопки (индикатор OFF), потом отключенный ZUBR R1 вытащить из розетки и вставить обратно и включить средней кнопкой (ON), то сразу выход не включает, а запускает таймер задержки включения — считает, что входное напряжение "пропадало" в момент перетыкания, хотя это нелогично, т.к. в тот момент прибор был выключен кнопкой питания, а значит, по логике, не должен учитывать "сбои" входного напряжения при обесточенном кнопкой включения выходе.Добрый день, у реле напряжения ZUBR R1 всегда при подаче нагрузки отсчитывается время задержки на включение, в том же числе, при включении устройства с кнопки.
Question:
Чи можна це реле ставити на захист газового котлаДоброго дня, можна, але для газових котлів більше підходять стабілізатори напруги, які не просто відключають напругу як Рале, а ще стабілізують ії.
Question:
Можно ли подключить к нему оборудование 2.3кВт при 230В (ток 10А)?Добрый день, можно, максимальная мощность нагрузки 3000 ВА.
Question:
Его нужно заземлять?Здравствуйте, само реле ZUBR R116y заземлять не нужно. Необходимо заземлить подключаемое оборудование, если оно требует заземления.
Question:
можно использовать реле после стабилизатора?Добрый день, можно использовать, если на выходе у стабилизатора чистая синусоида.
Benefits:
Дуже гарна і зручна річ! Краще купити цей пристрій, ніж потім новий холодильник.
Disadvantages:
Не виявив
